Напольный люк с электроподъемником "Элит"
Бесплатная доставка (Акция до 30.04.2024)
| ШХД (мм) | Цена (грн) | ШХД (мм) | Цена (грн) | ШХД (мм) | Цена (грн) |
|---|---|---|---|---|---|
|
500Х500 |
17000 |
700Х500 |
17750 |
800Х900 |
19000 |
|
600Х500 |
17350 |
700Х700 |
18200 |
800Х1000 |
19300 |
|
600Х600 |
17750 |
700Х800 |
18600 |
800Х1200 |
19800 |
|
600Х700 |
17900 |
700Х900 |
18800 |
850Х850 |
19150 |
|
600Х800 |
18200 |
700Х1000 |
19000 |
900Х900 |
19300 |
|
600Х900 |
18550 |
700Х1200 |
19400 |
900Х1000 |
19550 |
| 600Х1000 | 18900 | 750Х750 | 18700 | 900Х1200 | 19850 |
| 600Х1200 | 19200 | 800Х500 | 18000 | 1000Х1000 | 20400 |
| 650Х650 | 17500 | 800Х800 | 18800 | 1000Х1200 | 21000 |
.png)
Напольный люк под плитку с электроподъемником модели "Элит"
Люк-невидимка предназначен для удобного использования при межэтажном перемещении, а также для ревизии. Данная модель разработана специально для внутренних помещений, с улучшенной конструкцией люка для легкого и комфортного пользования. После облицовки плиткой, по поверхности люка можно ходить (выдерживает более 500кг), благодаря этому экономится полезная площадь помещения. Также особенностью этой модели является то, что люк после облицовки керамической плиткой на фоне пола - невидимый, поэтому его еще называют - люк невидимка.
Люк в подвал изготавливается из двух основных частей, рама люка и его крышка. Конструкция изделия оборудована актуатором (электроподъемником) который с легкостью поднимает тяжелую крышку люка с плиткой, также для облегчения работы актуатора и распределения нагрузки на люк монтируются газовые амортизаторы, которые подбираются по силе давления и длине в соответствии с габаритами люка.
Люки, для безопасного открывания и исключения поломки люка или обкалывания плитки, оборудованы электрическими концевиками которые останавливают закрытие \ открытие крышки люка под нужным углом, достаточно нажать только кнопку - электроподъемник сделает полностью безопасно работу сам. Для комфортной эксплуатации актуатор комплектуется блоком управления и тремя пультами дистанционного управления. Пульт управления работает бесперебойно несмотря на перекрытия или бетонные стены.
Электроподъемник оборудован блоком питания который подключается к сети 220V. Блок управления монтируется под люком, он также как и пульты оборудован кнопками управления для открывания снизу помещения.
Специальные крепления актуатора на крышке люка предусматривают регулировку прижима крышки к раме люка.
Также напольный люк на электроподъемнике оборудован системой аварийного открывания при отсутствии электроэнергии или поломки электрооборудования.
При необходимости электрооборудование может комплектоваться блоком акамуляторного питания для эксплуатации без сети 220V.
Подвальные люки Мегалюк производятся из толстостенного металлопроката, который с помощью профессиональной электросварки формируется в конструкцию нужного размера (см. технические характеристики). Все металлические части люков проходят очистку и покраску порошковой краской (запекание в печи 200 градусов), что гарантирует защиту от коррозии люка в помещениях с повышенной влажностью. На крышку люка крепится прочная и влагостойкая ГВЛВ плита, которая после грунтования облицовывается керамической плиткой. Для повышения надежности при нагрузке на поверхность плиты, крышку люка усиливают ребрами жесткости, в соответствии с габаритами люка и его назначением. Для плотного прижима и герметизации люка предусмотрены резиновые уплотнители по периметру рамы люка.
Люк в подвал монтируется в подготовленное отверстие соответствующего размера люка (см. монтаж). Поверхность крышки должна быть в одну линию с полом на который будет клеиться плитка, в конструкции по периметру рамы приварены "ушки" для креплений, через отверстия которых с помощью анкеров происходит фиксация люка в проеме. Щель вокруг рамы нужно заделать монтажной пеной. Перед облицовкой обработать плиту крышки грунтовкой глубокого проникновения. Наклейка плитки происходит строго с рекомендациями в чертеже (см.монтаж)
Напольный люк на электроподъемнике на сегодняшний день является идеальным решением для загородных домов, где нужно сохранить полезную площадь помещения, сохранить дизайн интерьера помещения и получить комфортный доступ к нужным помещениям. Также люки в пол часто используют в нежилых помещениях, таких как склад, гараж или магазин.
Автор: Андрей Викторович
Id:11103
-Материал рама\дверца: стальной уголок 50*50 мм.,стальная профильная труба 30*20 мм.
-Метод сборки: аргонно-дуговая сварка.
-Окраска: антикоррозионная - молотковая (пр-во Европа)
-Схема открывания: распашная дверца с амортизаторами
-Метод открывания\фиксации: пульт управления
-Способ установки: крепление анкерами\дюбелями
-Комплектация: тех.паспорт, актуатор, газовые амортизаторы 2 шт., ГВЛВ плита, резиновые уплотнители.
Таблица размеров стандартных напольных люков модели " Еліт"
| Модель люка ШхД (мм) | Размеры в свету ШхД (мм) | Рамзеры крышки ШхД (мм) | Размеры проема ШхД (мм) | Габариты люка ШхДхГл (мм) |
|---|---|---|---|---|
| 600х600 | 500х500 | 535х585 | 600х600 | 600х600х120 |
| 700х700 | 600х600 | 635х685 | 700х700 | 700х700х120 |
| 800х800 | 700х700 | 735х785 | 800х800 | 800х800х120 |
| 900х900 | 800х800 | 835х885 | 900х900 | 900х900х120 |
| 1000х1000 | 900х900 | 935х985 | 1000х1000 | 1000х1000х120 |
| 1100х1100 | 1000х1000 | 1035х1085 | 1100х1100 | 1100х1100х120 |

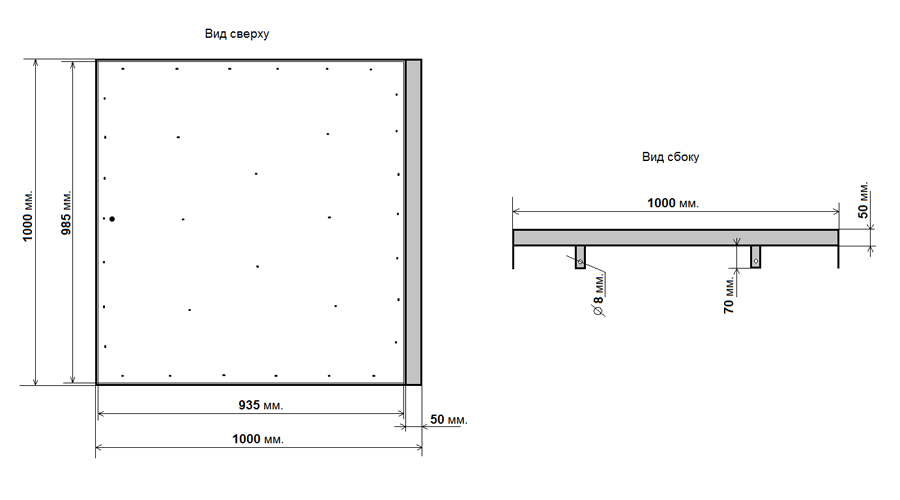

Схема напольного люка модели "Еліт" размером 1000мм.*1000мм.
Инструкция по монтажу люка модели "Еліт"
1)Подготовьте проем для установки люка. Размер проема должен соответствовать размеру люка (смотрите таблицу стандартных размеров)
2)Установить люк в проеме и выставить крышку люка в одну плоскость с основным полом, с помощью уровня.
3)Закрепить раму люка в проеме с помощью анкеров или дюбелей диаметром 8 мм. через отверстия крепежных "ушек".
4)Прогрунтовать поверхность крышки люка.
5)Наклеить плитку на крышку люка (на ГВЛВ плиту) придерживаясь рекомендаций схемы.
5)Наклеить плитку на крышку люка (на ГВЛВ плиту) придерживаясь рекомендаций схемы.
Схема облицовки керамической плиткой крышки люка:
